2次元土木専用CADソフト『DynaCAD土木Plus』株式会社ビーガル　様

DynaCAD土木Plusは、2D汎用CADアプリケーションであるDynaCADに豊富な土木コマンドが加えられています。

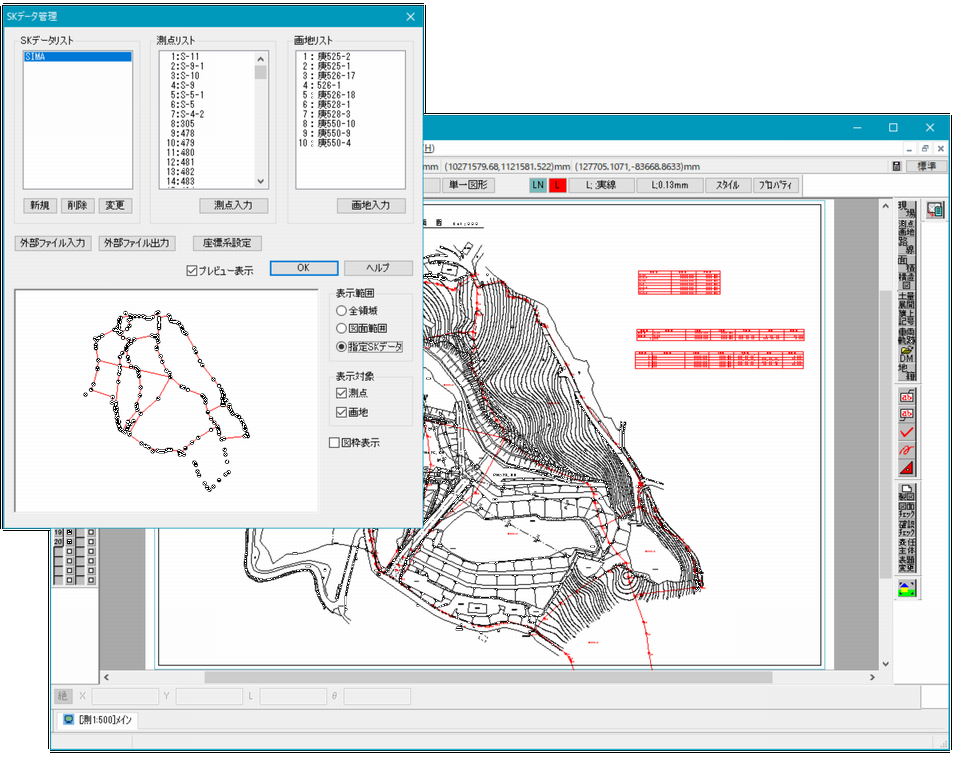

測点の管理・各種計算測点・画地の入力、作図機能

複数の現場に対応し、現場ごとに測点・画地データの管理を行います。測点・画地は、図面からマウス指示による取得や図面へのプロット（作図）が行えるだけでなく各種計算で使用したり、各土木コマンドを通して参照・利用できます。

dc001測量データ共通フォーマットやExcelとの連携

測点はSIMAフォーマット（*.sim）、APAフォーマット（*.apa）の入出力、および成果表出力フォーマット（*.txt）の入力に対応しています。またExcelやテキストエディタとのデータのやり取りも可能です。

トラバース・逆トラバース計算、各種計算機能

トラバース計算（放射・開放・閉合・結合）、逆トラバース計算（放射・連続）機能を搭載。また、後方交会法や2円交点、4点交点などによる計算が行えます。

路線の線形計算

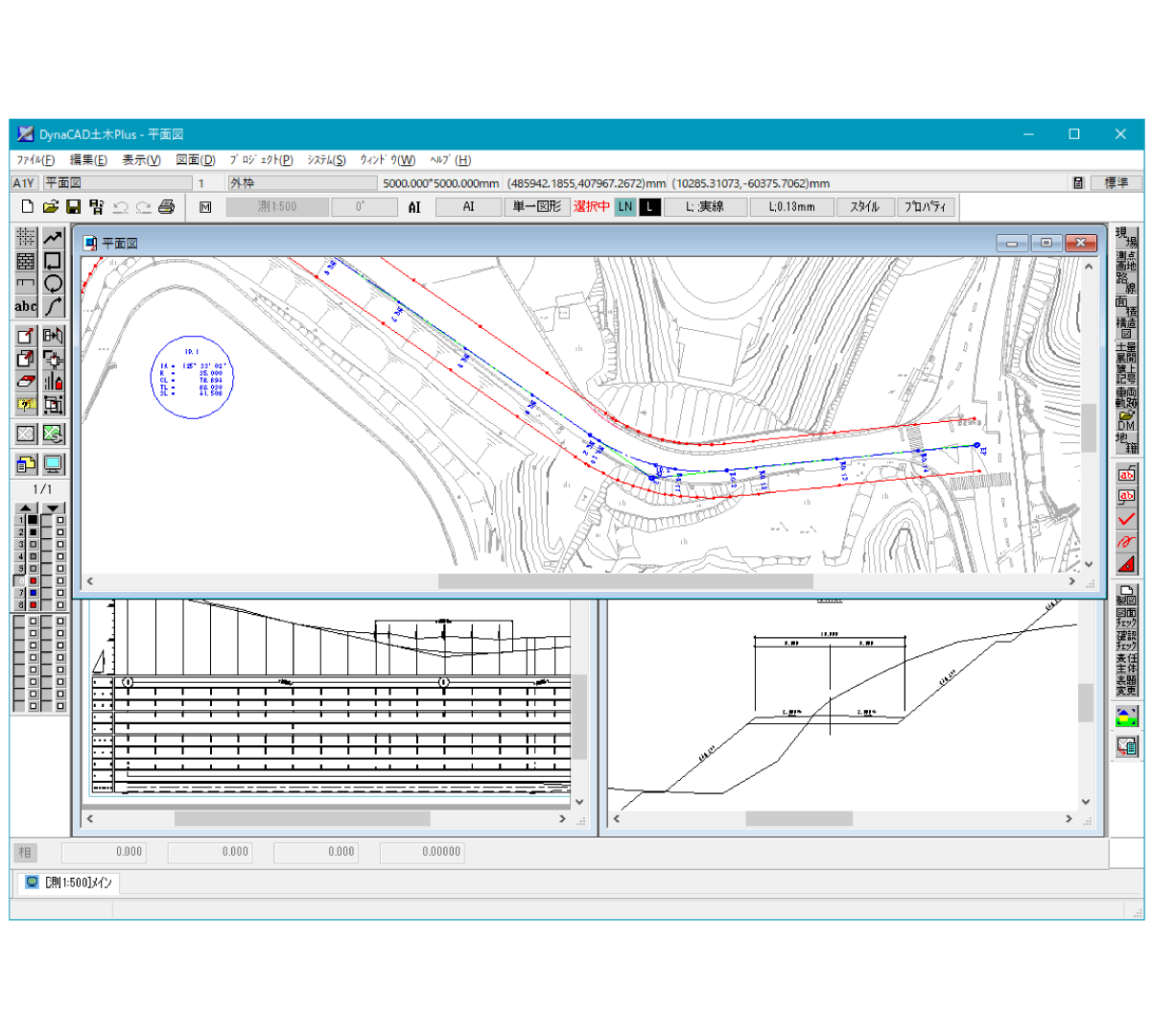

平面路線線形の計算・作図

IP法、要素法による平面の路線線形計算を行います。曲線の種類は単曲線、クロソイド曲線（基本型・凸型・卵形）、単曲線（大円）に対応。主要点・中心点の計算、線形の作図、計算書の出力をはじめ、平行線の作図、横断方向線の作図、巾杭点の計算・作図が行えます。

縦断図・横断図（現況・計画）の計算・作図

平面線形データからの主要点・曲線情報の取り込みにも対応。計画縦断図では、縦断勾配変化点とその計画高から勾配を計算し、各測点ごとの計画高に反映します。計画横断図では、縦断線形の現況高と片勾配データを取得し形状に反映することができます。

LandXMLへの出力

計算した平面線形、縦断、横断データを基に3次元設計データ「LandXML」形式で出力します。「LandXML1.2に準じた3次元設計データ交換標準（案）」に準拠します。

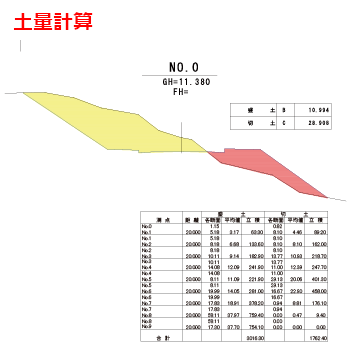

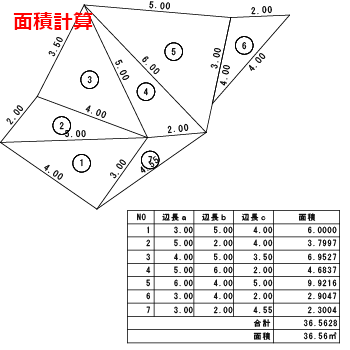

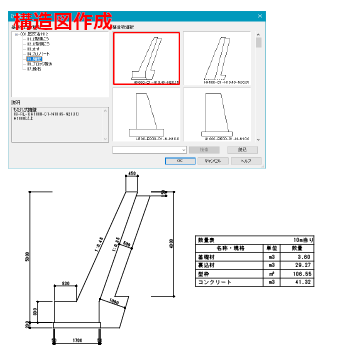

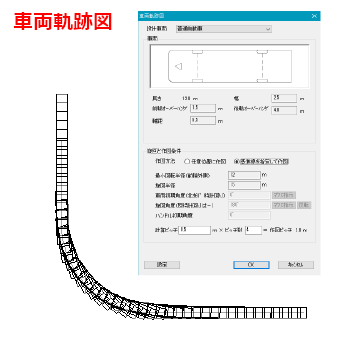

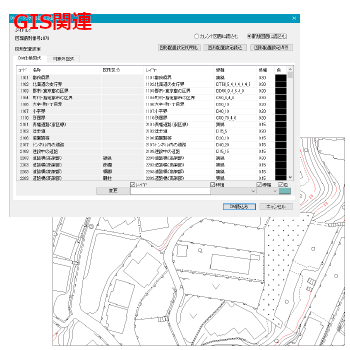

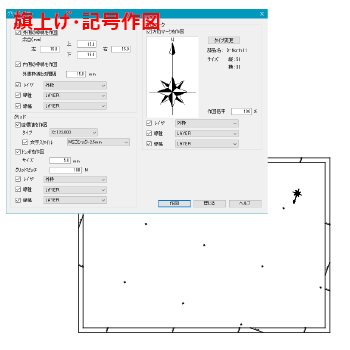

その他の土木機能

無料デモ実施中（訪問・オンライン）導入前の疑問を解決します！

2次元土木専用CADソフト『DynaCAD土木Plus』をご検討中の方へ、出張訪問またはオンライン（リモート）で商品の概要紹介やデモンストレーションを行っています。

オンラインデモはインターネットに接続できる環境であれば、会社や自宅等、どこからでもご利用いただけます。導入前のご質問やご相談も承っておりますので、お気軽にお申し込みください。
